起重機主梁彎矩與剪力

新聞中心 2023-08-28 14:01:25 閱讀量 ()

我們從最基本的開始，初中都學過杠桿原理，人教版《物理》八年級下冊第12章「簡單機械」第1節「杠桿」里就提到過

1、什么是彎矩

我們從最基本的開始，初中都學過杠桿原理，人教版《物理》八年級下冊第12章「簡單機械」第1節「杠桿」里就提到過：

「力×力臂」這種計算方法是初中已經講過的，這其實就是力矩的計算。我們通過這個物理量來研究物體的旋轉，度量產生旋轉的作用效果。力矩越大，對旋轉產生的影響就越大。

力矩仍然是力產生的，力是實際的相互作用，它的作用效果有平動和轉動兩種。

力對平動的作用效果，我們用'力的大小'來衡量，力對轉動的作用效果，我們用「力矩」來衡量。

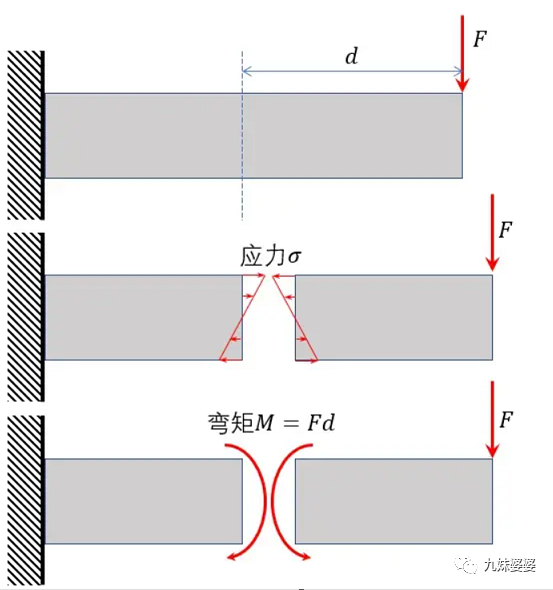

對于一根懸臂梁，如果桿端有集中力 F 作用，梁發生彎曲而不是直接斷開，是因?yàn)橛袃?nèi)力把材料凝結在一起。內力在截面上的分布，我們通常用正應力 σ 來描述。圖中所示懸臂梁向下彎曲，梁上側伸長，下側收縮，也就是一邊受拉，一邊受壓。

對于這個截面，外力產生彎曲（旋轉）的影響用力矩來衡量，就是 F⋅d 。

對于一根懸臂梁，如果桿端有集中力 F 作用，梁發生彎曲而不是直接斷開，是因?yàn)橛袃?nèi)力把材料凝結在一起。內力在截面上的分布，我們通常用正應力 σ 來描述。圖中所示懸臂梁向下彎曲，梁上側伸長，下側收縮，也就是一邊受拉，一邊受壓。

對于這個截面，外力產生彎曲（旋轉）的影響用力矩來衡量，就是 F⋅d 。如果物體沒有轉動，而是產生彎曲，那么物體內部也會產生力偶來抵抗荷載，同樣是用力矩來衡量大小，也就是彎矩。

通俗的說法：彎矩是一種力矩。另一種解釋說法，就是彎曲所需要的力矩。

2、彎矩與剪力的計算步驟

大學力學課程中規定，彎矩下部受拉為正（上部受壓），上部受拉為負（下部受壓），這是力學領域的定義。

但在土木建筑學領域，為了讓彎曲方向與變形方向一致，通常上部受壓的梁受到彎矩，畫在負方向。在起重機行業，通常采用土建領域達到畫法，即上部受壓時，彎矩圖畫在下方。

畫彎矩圖（或剪力圖）是有技巧的，或者說快捷途徑的。但各種技巧都是建立在了解結構受力，對于各種作用在結構上的荷載使結構產生的反力與內力形式都能了然于胸的基礎上，才會省略一些相對來說不是很必要的步驟。

截面法是一種結構力學中常用的分析方法，我們還是可以用力矩平衡求得支座反力后利用截面法求得彎矩方程，根據彎矩方程繪制彎矩圖，剪力同樣道理，彎矩和剪力是存在著微分關系，對彎矩求導就是剪力。

截面法它包括以下步驟：

（1）由平衡方程計算支反力；

（2）選擇截面：截面通常位于結構中的一個特定位置，如集中力的附近。

（3）根據集中力、集中力偶劃分剪力、彎矩的變化區間；

（4）根據變化區間建立剪力與彎矩方程；

（5）繪制剪力圖、彎矩圖。

3、集中載荷作用下簡支梁彎矩和剪力方程推導

以常見的集中載荷作用下的簡支梁（起重機主梁近似為簡支梁結構）為例，介紹一下截面法求解彎矩和剪力的過程。

（1）計算支反力：

以B為旋轉支點，即MB=0，由力矩平衡可得：

FAL-F(L-s)=0，

可得：FA=F(L-s)/L

同理可得：FB=Fs/L

（2）選擇截面

在集中載荷左側選擇任一截面m-m；在集中載荷右側選擇任一截面n-n

（3）根據集中力、集中力偶劃分剪力、彎矩的變化區間

設定截面到支點A的距離為x，根據截面的位置，x有兩個變化區間：

區間1：0≤x≤s

區間2：s≤x≤L

（4）根據變化區間建立剪力與彎矩方程

對截面m-m處，根據力的平衡和力矩平衡進行分析：

m-m截面處的剪力：FS=FA=F(L-s)/L

m-m截面處的彎矩：M=FAx=F(L-s)x

對截面n-n處，根據力的平衡和力矩平衡進行分析：

n-n截面處的剪力：FS=FB=Fs/L

n-n截面處的彎矩：M=FAx=F(L-s)x

（5）繪制剪力圖、彎矩圖

剪力方程：

FS=F(L-s)/L（0≤x≤s） ①

FS=-Fs/L（s≤x≤L） ②

彎矩方程：

M=F(L-s)x/L（0≤x≤s） ①

M=Fs(L-x)/L（s≤x≤L） ②

根據方程繪制方程曲線即可

當x=s時，彎矩取得最大值：

Mmax=F(L-s)s/L

這是個關于s的二次函數，當s=L/2時，取得最大值：

Mmax=FL/4

這就是起重機主梁，集中載荷作用跨中時取得最大的彎矩

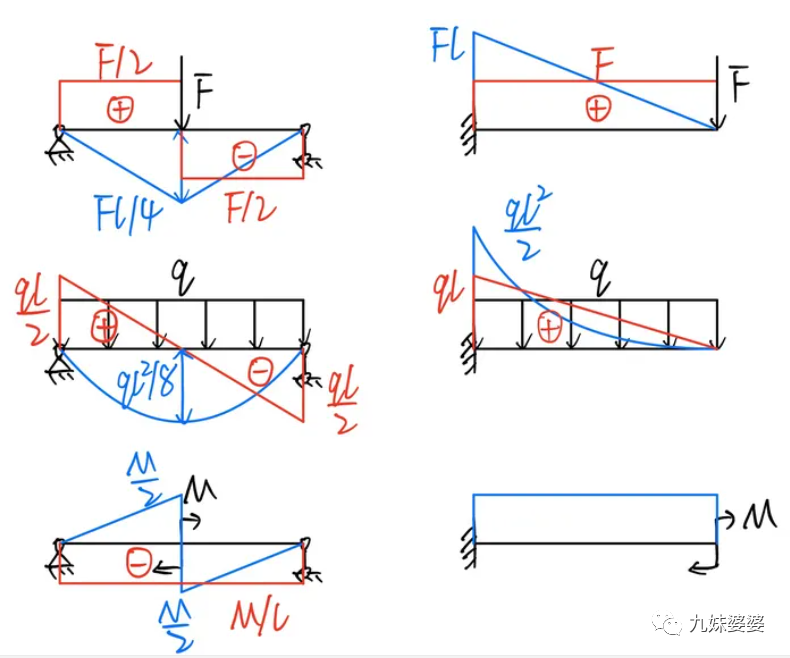

4、常見的彎矩圖和剪力圖

5、起重機械檢驗師考題的解析

5.1 檢驗師考題1

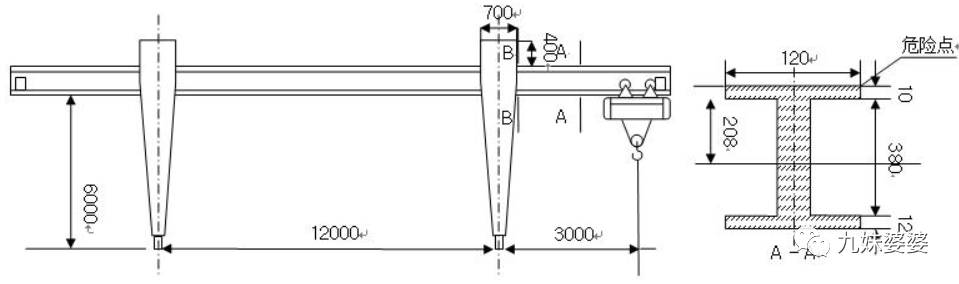

下圖所示簡易電動單梁起重機，額定起重量Q=3t，跨度S=12m，有效懸臂長3m，其他尺寸見圖，電動葫蘆自重200kg，主梁截面為等直工字梁，截面如圖中A-A所示。

問：（1）畫出滿載葫蘆在跨內距左大車輪中心S/4處時，主梁的彎矩圖和剪力圖（其他問題的解答在隨后幾天給出解析）。

解析：首先說明一點，檢驗師考題不會考大家剪力方程和彎矩方程，最多考大家能不能畫出來剪力圖和彎矩圖，為了給大家講明白剪力圖和彎矩圖是怎么來的，我給大家把剪力方程和彎矩方程列出來。這道題用S表示跨度，和原題保持一致，注意和前面分析對應起來。

先把有用信息提出來，集中載荷：
F=（3000+200）×10=32000 N

跨度：S=12 m

剪力方程：

FS=F(S-0.25S)/S=24000N（0≤x≤3m） ①

FS=-0.25FS/S=-8000N（3m≤x≤12m） ②

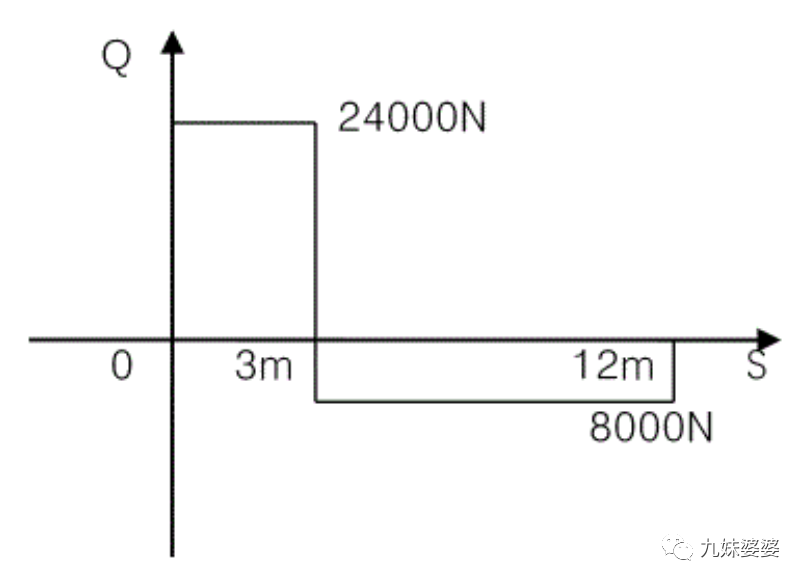

由剪力方程畫出剪力圖

熟練后，前面的都可以省掉，直接畫剪力圖。

彎矩方程：

FS=F(S-0.25S)x/S=24000x Nm（0≤x≤3m） ①

FS=0.25FS(S-x)/S=8000(12-x) Nm（3m≤x≤12m） ②

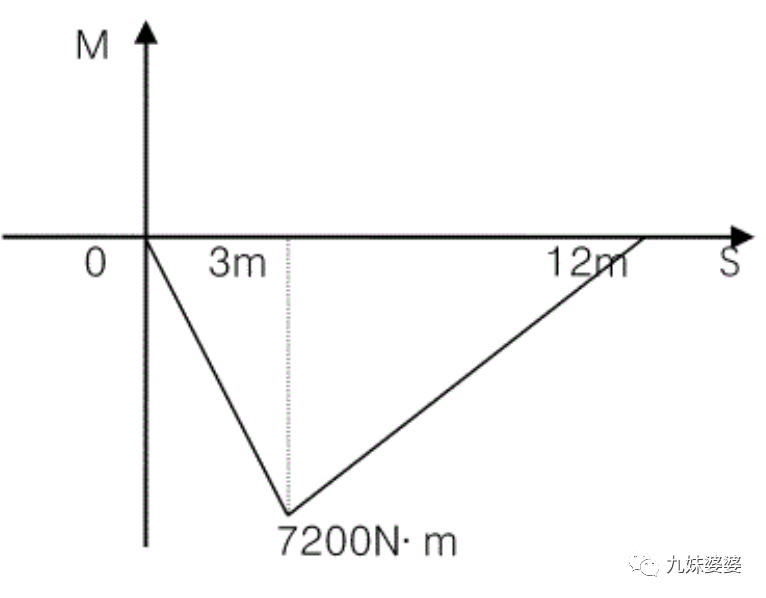

由彎矩方程畫出彎矩圖

熟練后，前面的都可以省掉，直接畫彎矩圖。

5.2 檢驗師考題2

一型號規格為QD32-22.5A5通用橋式起重機主梁結構如圖所示，該起重機技術資料顯示：薄壁箱形結構主梁，小車自重為12t，用吊鉤作業，整機采用簡單控制系統能達到中等定位精度，主梁最大截面慣性矩I=1.5×10⁹mm⁴，材質為Q235,彈性橫量E=2.1×18⁶N/mm²，g=10 m/s²，請問：

（1）最大彎矩發生在主梁什么位置？計算主梁最大彎矩值？畫出彎矩圖（其他問題的解答在隨后幾天給出解析）。

解析：先把有用信息提出來，集中載荷：

F=（32+12）×10=440 kN

跨度：S=22.5 m

這道題用S表示跨度

由本文第三節分析，當集中載荷作用在跨中，彎矩最大。

不過要注意一點，這是通用橋式起重機，所有的載荷由兩根主梁承擔，

計算任一根主梁的彎矩可作為該起重機的彎矩。

最大的彎矩為：

Mmax=440×22.5/8=1237.5 kNm

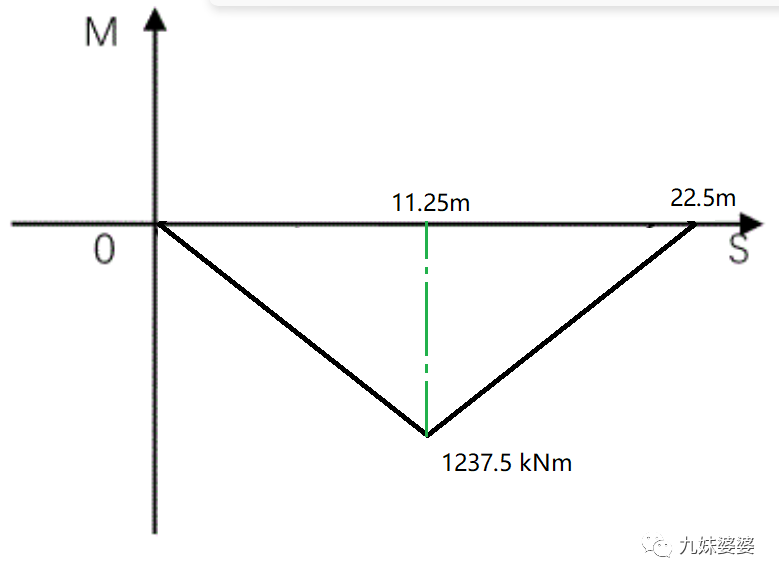

如果熟練，不用再推算彎矩方程。此時可以直接畫出彎矩圖。

注意：這道題是一個錯題，再說的直接一點，2019年之前的起重機械檢驗師考題，所有涉及彈性模量和慣性矩的數據全是錯的，是出題組的專家基礎力學知識薄弱導致的。這一點有機會在和大家細談。
