起重機主梁的上拱度與垂直靜撓度
最近經常有人咨詢，起重機主梁上拱度和垂直靜撓度，發現好多人概念混亂，甚至有些人認為他們是同一概念的不同說法，還有人認為他們之間有關聯，為此寫篇短文，進行科普，最后以一道檢驗師考題進行解析，幫助大家理解起重機主梁的上拱度和垂直靜撓度。
1、起重機為什么要有上拱度
起重機主梁有上拱度的作用：
橋式起重機制成一定上拱度的形狀,是防止起重機在吊物時，主梁產生下?lián)希?/span> 減少小車運行時的阻力，減小小車在吊物運行中產生的附加阻力或自行滑動，改善小車的運行性能； 具有一定的上拱度，由于上拱度能抵消橋架向下變形的影響，當起重機吊起負荷時，大車車輪與軌道處于最佳接觸狀態，能使大車運行機構處于較有利的工作狀態。
2、上拱度的要求
3、垂直靜撓度
對沒有調速控制系統或用低速起升也能達到要求、就位精度較低的起重機，垂直靜撓度（撓度）要求不大于S/500；對采用簡單的調速控制系統就能達到要求、就位精度中等的起重機，垂直靜撓度（撓度）要求不大于S/750；對需采用較完善的調速控制系統才能達到要求、就位精度要求高的起重機，垂直靜撓度（撓度）要求不大于S/1000。
調速控制系統和就位精度根據該產品設計文件確定，若設計文件對該要求不明確的，對A1～A3級，垂直靜撓度（撓度）不大于S/700；對A4～A6級，垂直靜撓度（撓度）不大于S/800；對A7、A8級，垂直靜撓度（撓度）不大于S/1000；有效懸臂處垂直靜撓度（撓度）不大于L1/350或者L2/350。
5、實例計算

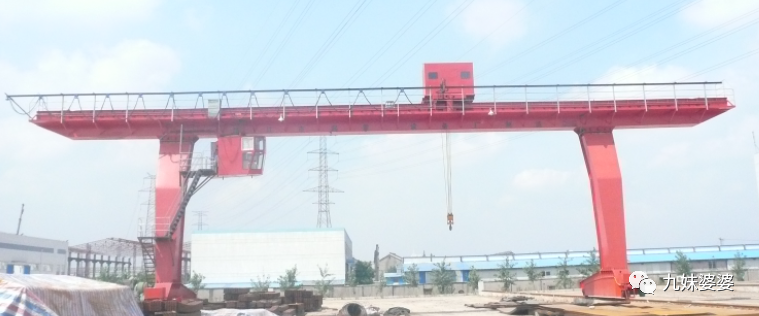

某臺在用多年的起重機，其規格型號為：MDG32/5-32 A5，單側有效懸臂長8m。進行額定載荷試驗時，檢驗人員采用水準儀測量，記錄了不同工況時測得的原始數據（下列圖表所示）。

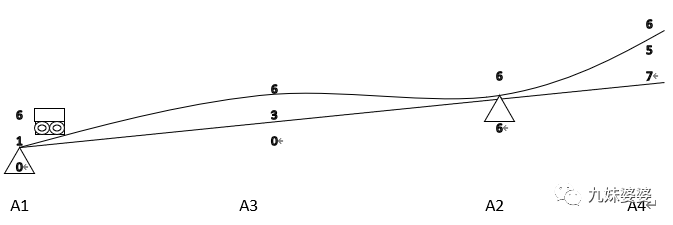

各測量點位置及空載時各點的標高（標尺讀數）如圖及表所示：

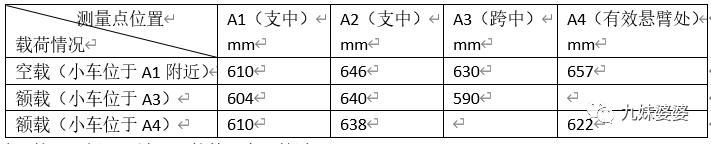

在額定載荷下，小車位于不同位置時，測得各點的標高如下表：
請回答下列問題（涉及計算的要有計算過程）：
⑴請解釋標記MDG32/5-32 A5的含義。（2分）
⑵《起重機械定期檢驗規則》中對橋架型主梁的垂直靜撓度有何要求？（5分）
⑶根據上述測量數據，計算該起重機主梁跨中及有效懸臂處的垂直靜撓度是否合格。（8分）
計算解答
⑴標記含義如下：
MDG ——單主梁吊鉤門式起重機；
32/5 ——主鉤額定起重量32t，副鉤額定起重量5t；
32 ——跨度；A5 —— 工作級別。
解析：此問不做分析，對照標準規定即可
⑵對橋架型主梁的垂直靜撓度作如下要求：
①對沒有調速控制系統或用低速起升也能達到要求、就位精度較低的起重機，垂直靜撓度（撓度）要求不大于S/500；對采用簡單的調速控制系統就能達到要求、就位精度中等的起重機，垂直靜撓度（撓度）要求不大于S/750；對需采用較完善的調速控制系統才能達到要求、就位精度要求高的起重機，垂直靜撓度（撓度）要求不大于S/1000。
②調速控制系統和就位精度根據該產品設計文件確定，若設計文件對該要求不明確的，對A1～A3級，垂直靜撓度（撓度）不大于S/700；對A4～A6級，垂直靜撓度（撓度）不大于S/800；對A7、A8級，垂直靜撓度（撓度）不大于S/1000；有效懸臂處垂直靜撓度（撓度）不大于L1/350或者L2/350。
解析：該問答解析，可參考本文的3、4節內容分析
⑶計算如下：
解析：主梁撓度就是額定載荷作用下，主梁在垂直方向上變化量的最大值。這里的受力，是指額定載荷加小車自重，不包括主梁自重；
另外，垂直靜撓度是一個差值，是額定載荷相對于空載（小車要移動到一端）的差值。
既然是差值，就需要確定基準參考值，所以一切有關垂直靜撓度計算的難點，就是如何確定基準參考值。
該計算題的所有難點，就在于看懂上圖。
變化前后的差值，可以分為兩部分：空載時候的a，滿載時候的b。a和b的總變化量就是垂直靜撓度。
①空載時：主梁跨中上拱度值：
630-（646+610）/2=2mm；
主梁有效懸臂處上翹度值：由于起重機兩支點存在高低差，對懸臂端折算后的實際上翹值為
657-646－8000×（646-610）/32000＝2mm。
解析：這一步就是計算a值，a值是空載狀態下的值。
對于跨中，很好計算，也很好理解?？蛰d狀態下跨中的值減去兩個支點連線中心的值，就是a值。
對于懸臂端部，需要計算兩支點的延長位置的基準點，就是懸臂長乘以兩支點連線的斜率。
斜率：（646-610）/32000
x值：657-646
y值：8000×（646-610）/32000
a值：a=x-y=657-646－8000×（646-610）/32000＝2mm
②主梁跨中垂直靜撓度值：
工作級別為A5，跨中垂直靜撓度允許值不大于：
S/800=32000/800=40mm；
對支腿高低差進行折算：
590-（640+604）/2=-32mm；
實際下?lián)现担?-（-32）=34mm＜40mm, 主梁跨中垂直靜撓度合格。
解析：這一步就是計算跨中a和b差值，跨中a值第一步已經計算，關鍵是計算跨中的b值。
b值是在額載，即滿載作用下跨中的值減去兩個支點連線中心的值，就是b值。
b=590-（640+604）/2=-32mm
跨中垂直靜撓度值：
2-（-32）=34mm
注：當前起重機設計主要依靠控制系統和定位精度確定起重機主梁剛度，而非起重機的工作級別，所以這道題不太符合當前的實際應用環境。
③主梁有效懸臂處垂直靜撓度值：
工作級別為A5，有效懸臂處垂直靜撓度允許值不大于：
L1/350=8000/350=22.86mm
對支腿高低差進行折算：
622-638-8000×（638-610）/32000＝-23mm；
實際下?lián)现担?/span>
2-（-23）=25mm＞22.86mm
主梁有效懸臂處垂直靜撓度不合格。
解析：這一步就是計算懸臂端部的a和b差值，懸臂端部a值第一步已經計算，關鍵是計算懸臂端部的b值。
b值是在額載，即滿載作用下懸臂端部的值減去延長線基點，就是b值。
斜率：（638-610）/32000
x值：622-638
y值：-8000×（638-610）/32000
a值：a=x+y=622-638-8000×（638-610）/32000＝-23mm
注：x,y都在黑線下方，x,y都取負值。
